分路阀的工作原理

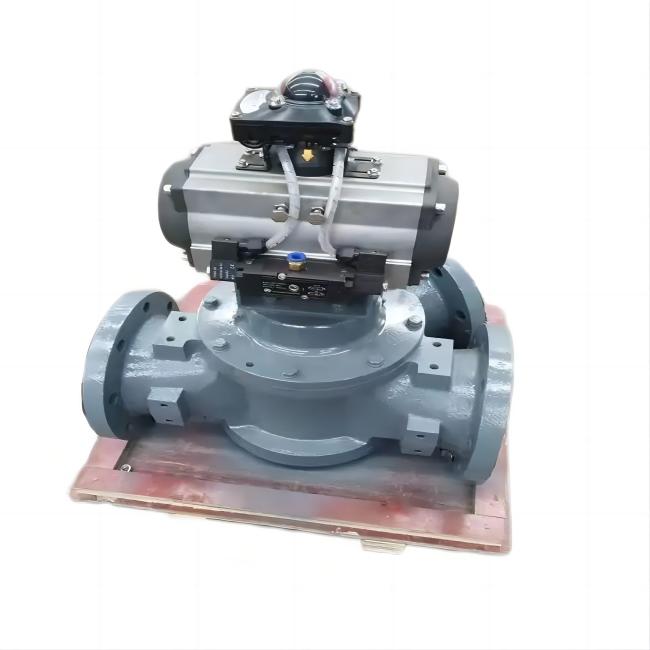

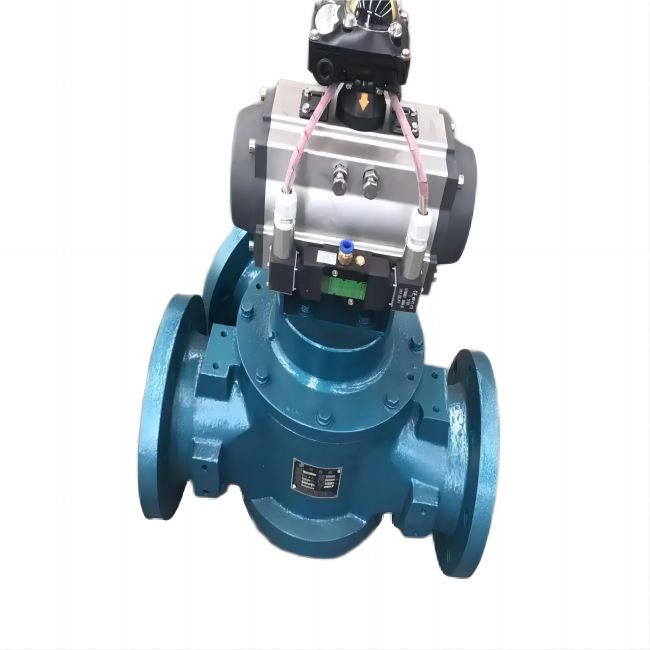

分路阀又称为换向阀是气力输送系统管路切换的一种重要装置，它的作用是输送物料流向改变，采用旋塞式结构，密封可靠，换向灵活。适合粒料和粉料输送方向切换。一般采用气缸或电动执行器带动旋塞换向，并安装电磁阀开关，指示并控制气缸换向，电磁换向阀控制进、排气，从而实现换向。

主要特点

①驱动部采用气缸或电动执行器。

②密封可靠，耐高压。

③本体强度适应各种管道压力，根据物料特点有铸钢，不锈钢材质。

④轴能承受气缸最大输出压力（工作压力≤0.7Mpa）。

⑤转子的旋转角度能通过调节气缸的行程实现。

⑥工作压力范围为-0.098~+0.8Mpa

⑦耐热温度：-30~250℃

使用注意事项

在物料输送过程中不得切换

在流道与插板阀共用的场合，切换时必须先将插板阀关掉，再切换。

简易分路阀

另外在气力输送系统中常用的也可利用插板阀跟三通管路实现物料输送切换，替代分路阀工作。
